详细介绍

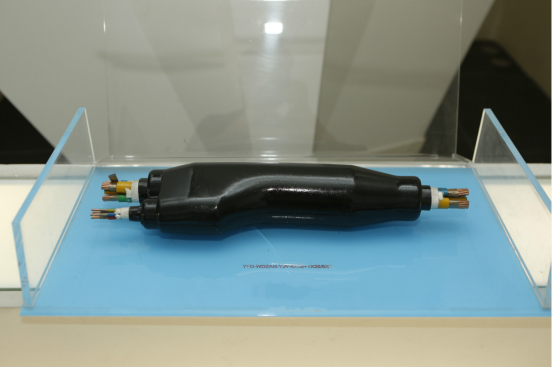

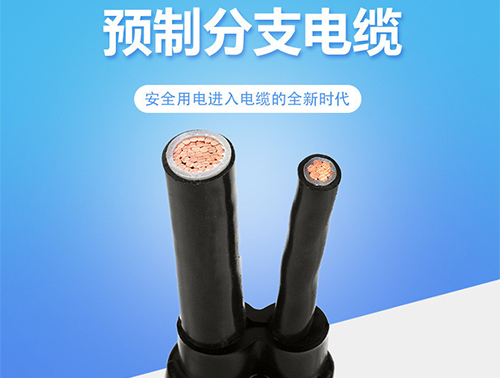

预分支电缆


额定电压 0.6/1kV 铜芯塑料绝缘预制分支电缆可广泛应用于住宅、办公大楼、宾馆、医院、商场、工厂等配电系统。其主干电缆导体无接头,支线电缆导体接头结构合理,接触电阻小,不受热胀冷缩影响。并具有优良的抗震性,良好的气密性和防水性,能在潮湿的环境中正常供电,也能在露天及埋地敷设。占地建筑面积小,有利于建筑面积的有效使用,安装简单方便。

预分支电缆产品介绍:

一、适用范围

额定电压 0.6/1kV 铜芯塑料绝缘预制分支电缆可广泛应用于住宅、办公大楼、宾馆、医院、商场、工厂等配电系统。

二、执行标准

GB/T12706.1-2008《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分:额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆》

JB/T10636-2006《额定电压0.6/1kV铜芯塑料绝缘预制分支电力电缆》

三、产品型号

YFD-VV 聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

YFD-Z(A、B、C)-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电缆(可分为ZA、ZB、ZC)

YFD-NH-VV 聚氯乙烯绝缘聚氯乙烯护套耐火预制分支电缆

YFD-YJV 交联聚乙烯绝缘聚氯乙烯护套预制分支电缆

YFD-Z(A、B、C)-YJV 交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电缆(ZA、ZB、 ZC)

YFD-NH-YJV 交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电缆

YFD-WDZ(A、B、C)-YJY 低烟无卤阻燃聚烯烃绝缘低烟无卤阻燃聚烯烃护套预制分支电缆

四、主要技术性能

1、交流额定工作电压:0.6/1KV(U0/U)

2、绝缘电阻:≥200MΩ3、工频耐压试验: 3.5KV/5min,不击穿;

4、ZR-FZ-YJV型阻燃预制分支电缆护套的自熄时间≤15S;符合JB/T10636-2006的要求;5、良好的气密性与防水性;

6、分支接头的接触电阻小,接触电阻与等长的分支绕的基准电阻之比值≤1.2;

7、接头短路强大、短路后接触电阻比率的变化率≤0.2;8、YJV型电缆的长期允许工作温度为90℃。

五、订货须知

为了设计您需要的分支电缆,请提供下列资料:

1、系统图System figure 垂直主电缆和各分支电缆的长度,分支连接的布置。

2、配电系统Distributing system 单相双线,单相三线,3相3线,3相4线和3相5线。

3、垂直主电缆(XLPE/PVC电缆)

电缆型号、单芯或单芯拧绞型、导线尺寸、需用直通连接或不需。

4、分支电缆(XLPE/PVC单芯电缆) 导线尺寸

5、敷设方法--从地面上拉起或由楼顶拉下。

6、上端支承--用或不用电缆夹装置或悬吊绝缘装置。

7、附件--夹具、托架等。

8、电缆盘具--允许的电缆盘具尺寸和毛重

9、其它您认为需要的项目。

预分支电缆

敷设施工方法

垂直干线的预制组装方式分支电缆,一般应按以下要领进行敷设:

1、将电缆盘放在放线架上(常电缆盘放在楼下,将电缆提拉上去);

2、提升用的绳索通过卷绕机与电缆连接;

3、开动卷绕机将电缆提升上去;

4、提升用的电缆网套到达房顶时,将网套挂在事先准备好的吊钩上;

5、对中间部位进行固定;

6、将分支线端头与电流表或断流器相接;

7、进行与横向干线或主干线的连接;

施工中的注意事项

预制组装式分支电缆敷设时需注意以下事项:

1、事先确认运送方法(车辆大小,停车场等);

2、确认预制分支部分是否能安全过贯通孔洞;

3、采取预防措施,防止提升过程中分支部分被贯通孔洞损伤;

4、提升过程中不要对分支施加张力;

5、使用提升用绳索的强度应为电缆重量的四倍以上;

6、事先考虑避雨对策及空盘的处理方法;

7、单芯电缆禁止使用铁质夹具。
